پکیجهای شوفاژ دیواری، قلب تپنده سیستم گرمایشی خانههای مدرن امروزی هستند. توانایی این دستگاهها در تأمین همزمان آب گرم مصرفی (بهداشتی) و گرمایش رادیاتورها، آنها را به یکی از حیاتیترین اجزای تأسیسات ساختمان تبدیل کرده است. یادگیری آموزش نصب پکیج دیواری و تسلط بر عیبیابی و تعمیر پکیج دیواری نه تنها برای تکنسینهای تازهکار، بلکه برای هر مصرفکنندهای که به دنبال کاهش هزینههای سرویس و افزایش طول عمر دستگاه خود است، یک ضرورت محسوب میشود.
در این مقاله جامع، به عنوان یک راهنمای کامل و مرجع فنی، قصد داریم شما را از نحوه استاندارد نصب پکیج تا صفر تا صد عیب یابی تخصصی آن همراهی کنیم. این محتوا بر اساس تحلیل ۱۰ رتبه برتر گوگل و با هدف پاسخگویی کامل به تمام نیازهای فنی کاربران و متخصصان نوشته شده است تا شما را به مرجع اصلی خود در زمینه سرویس و تعمیر پکیج تبدیل کند.

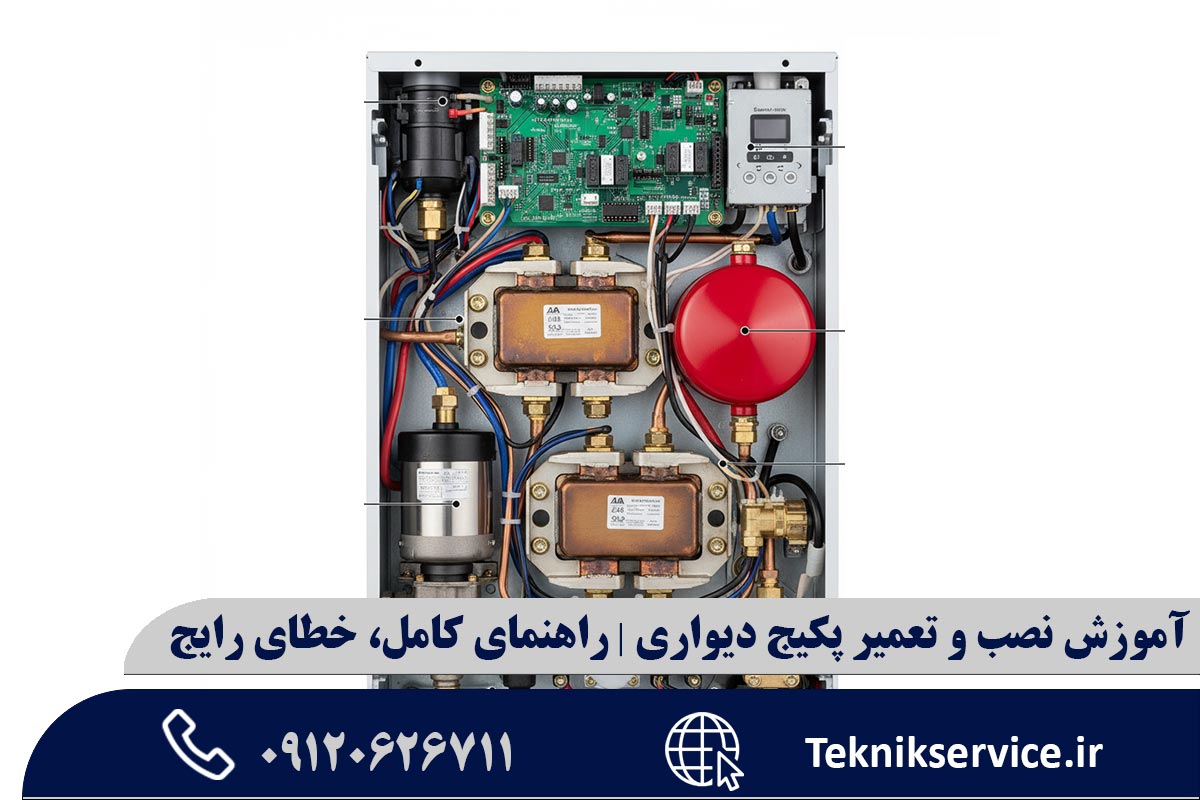

قطعهشناسی و عملکرد پکیج
قطعه شناسی پکیج، مبدلهای حرارتی، شیر سه طرفه، پرشر سوئیچ
قبل از شروع هرگونه اقدام فنی، درک نحوه عملکرد پکیج و شناخت دقیق قطعات داخلی آن یک امر ضروری است. عدم شناخت صحیح قطعات، میتواند منجر به تعویض قطعه اشتباه یا تشخیص نادرست مشکل شود.
مدارهای عملکردی پکیج دیواری:
پکیجهای دیواری بر اساس دو مدار اصلی کار میکنند:
- مدار گرمایش (شوفاژ): سیستمی بسته که آب داخل آن توسط پمپ سیرکولاسیون به سمت رادیاتورها هدایت و پس از گرم کردن محیط، به پکیج بازمیگردد. در این مدار، فشار آب بسیار مهم است و توسط گیج فشار (مانومتر) نمایش داده میشود.
- مدار آب گرم مصرفی (بهداشتی): یک سیستم باز که به محض باز شدن شیر آب گرم، فعال شده و آب سرد ورودی را از طریق مبدل، به سرعت گرم میکند و به شیرهای منزل میرساند.
معرفی تخصصی قطعات کلیدی:
آموزش نصب پکیج دیواری (گام به گام و استانداردها)
نحوه نصب پکیج، استاندارد دودکش پکیج، لوله کشی پکیج، محل مناسب نصب پکیج
نصب پکیج دیواری یک فرآیند تخصصی است که مستقیماً با ایمنی و بهرهوری دستگاه در ارتباط است. کوچکترین سهلانگاری در این مرحله، منجر به مشکلات دائمی در عملکرد پکیج و حتی خطرات جانی خواهد شد.
ارزیابی محیط و تأمین ایمنی:
- انتخاب محل نصب:
- قانون حجم فضا: برای پکیجهای استاندارد، به ازای هر ۱ کیلووات توان پکیج، ۱ متر مکعب فضا نیاز است. در فضاهای کمتر از ۶۰ متر مربع، نصب پکیج فندار با دودکش دوجداره (جهت تأمین هوای احتراق از بیرون) الزامی است.
- ممنوعیتها: نصب در حمام، سرویس بهداشتی، بالای اجاق گاز، و در محیطهای مستعد اشتعال یا دارای فنهای قوی ممنوع است.
- نصب در بالکن/تراس: حتماً از جعبه محافظ پکیج (برای جلوگیری از یخزدگی) و رعایت فاصله استاندارد دودکش تا دریچههای کولر آبی اطمینان حاصل کنید.
- رعایت فواصل استاندارد:
- حداقل فاصله پکیج از دیوار روبرو: ۱ متر.
- حداقل فاصله از سقف: ۳۰ سانتیمتر.
- حداقل فاصله از دیوارها و کابینتهای جانبی: ۱۰ تا ۱۵ سانتیمتر.
- ارتفاع نصب از کف: حداقل ۱۲۰ سانتیمتر (جهت دسترسی و ایمنی).
- تأیید ایمنی دودکش:
- تست مکش: قبل از نصب دستگاه، مکش دودکش را با روشن کردن کبریت یا شمع در دهانه آن تست کنید (شعله باید به سمت داخل کشیده شود).
- استاندارد دودکش فندار (دوجداره): برای تأمین اکسیژن و تخلیه دود همزمان (ایمنترین حالت).
- استاندارد دودکش بدون فن: استفاده از کلاهک H (جهت جلوگیری از برگشت دود) و ارتفاع حداقل ۴ متر تا کلاهک و بالاتر از کف پشتبام.
نصب فیزیکی و اتصالات:
- نصب شابلون و براکت: شابلون لولهکشی را با استفاده از تراز روی دیوار فیکس کنید و حفرههای پیچ را علامت بزنید.
- نصب پکیج: دستگاه را روی براکت سوار کرده و از محکم بودن آن (به خصوص پس از آبگیری) اطمینان حاصل کنید.
- لولهکشی پکیج:
- ترتیب لولههای زیر دستگاه (از راست به چپ در اکثر برندها):
- ۱. رفت رادیاتورها (شوفاژ)
- ۲. خروج آب گرم مصرفی
- ۳. ورودی گاز
- ۴. ورودی آب سرد
- ۵. برگشت رادیاتورها (شوفاژ)
- استفاده از شیلنگهای مناسب: از شیلنگهای با کیفیت و دارای روکش استیل استفاده کنید.
- ترتیب لولههای زیر دستگاه (از راست به چپ در اکثر برندها):
- نصب تجهیزات جانبی: نصب فیلتر رسوب گیر در مسیر ورودی آب سرد و در مسیر برگشت رادیاتورها (جهت جلوگیری از ورود ذرات و رسوب به دستگاه) برای افزایش طول عمر پکیج ضروری است.
راهاندازی اولیه و تنظیم فشار:
- تست نشتی و اتصال برق: با استفاده از کف صابون، نشتی اتصالات گاز را بررسی کنید. سپس دستگاه را از طریق محافظ برق استاندارد به پریز متصل کنید.
- آبگیری اولیه و تنظیم فشار:
- فشار استاندارد: گیج فشار پکیج را چک کنید. با استفاده از شیر پرکن (معمولاً در زیر دستگاه) فشار را به ۱ تا ۱.۵ بار برسانید.
- شیر پرکن: پس از رسیدن به فشار مناسب، شیر پرکن را به طور کامل ببندید.
- هواگیری سیستم:
- پکیج را در حالت زمستانه روشن کنید.
- پس از گرم شدن رادیاتورها، از نزدیکترین رادیاتور شروع کرده و با استفاده از آچار مخصوص، شیر هواگیری را باز کنید تا هوا و سپس آب خارج شود.
- نکته کلیدی: پس از هواگیری کامل رادیاتورها، فشار پکیج احتمالاً افت میکند. مجدداً با شیر پرکن فشار را روی ۱.۵ بار تنظیم کنید.
آموزش تخصصی تعمیرات و عیبیابی پکیج
بیش از ۹۰ درصد مشکلات پکیجهای دیواری با یک عیبیابی منطقی و مرحله به مرحله قابل رفع هستند. در این بخش، ۱۷ مشکل رایج را همراه با دلایل فنی و راهکارهای عملی بررسی میکنیم.
۱. مشکلات مربوط به فشار آب (رایجترین):
مشکلات رایج: افت فشار پکیج، بالا رفتن فشار پکیج
افت فشار مکرر (کمتر از ۰.۵ بار):
- دلایل فنی و راه حل:
- نشتی آب در سیستم: (رادیاتورها، اتصالات، زیر پکیج) ← رفع نشتی و آببندی.
- هواگیری سیستم: ورود هوا به مدار باعث افت فشار میشود. ← هواگیری رادیاتورها و پکیج (عملیات سرویس ضروری).
- خرابی یا کمبود باد منبع انبساط: حجم گاز نیتروژن داخل منبع کاهش یافته و نمیتواند نوسانات حجم آب را جبران کند. ← تست باد منبع انبساط و شارژ مجدد گاز (فشار استاندارد باد: ۰.۸ تا ۱ بار).
- نحوه رفع: شیر پرکن را باز کرده و فشار را به ۱.۵ بار برسانید و پس از تثبیت ببندید. در صورت تکرار، قطعات فوق را بررسی کنید.
بالا رفتن فشار (بیش از ۲.۵ بار و ورود به منطقه قرمز):
- دلایل فنی و راه حل:
- خرابی شیر پرکن: شیر پرکن به درستی بسته نشده یا دیافراگم آن سوراخ شده و آب ورودی شهری به صورت دائم وارد مدار گرمایش میشود. ← تعویض یا تعمیر شیر پرکن.
- خرابی منبع انبساط: اگر با وجود سالم بودن منبع انبساط، فشار مدام بالا میرود، احتمالاً فشار باد آن زیاد است. ← تنظیم دقیق فشار باد منبع انبساط پس از تخلیه کامل آب مدار.
- خرابی مبدل ثانویه (در پکیج دو مبدل): نشتی مبدل باعث ترکیب شدن مدار آب گرم و سرد میشود. ← تعویض مبدل ثانویه (فقط توسط متخصص).
- نحوه رفع: با باز کردن شیر هواگیری یک رادیاتور یا شیر تخلیه، مقداری آب از مدار خارج کنید تا فشار به ۱.۵ بار برگردد.
۲. گرم نشدن آب گرم مصرفی (آب ولرم یا سرد):
مشکلات رایج: آب گرم ولرم، رسوب زدایی پکیج
- رسوبگرفتگی مبدل حرارتی: شایعترین علت. تجمع رسوب باعث کاهش انتقال حرارت و ولرم شدن آب میشود. ← رسوبزدایی تخصصی مبدل (اسیدشویی).
- خرابی سنسور NTC آب گرم: سنسور دمای آب را به درستی تشخیص نداده و زودتر فرمان قطع یا کاهش شعله را صادر میکند. ← تست مقاومت سنسور NTC و تعویض آن.
- ایراد در شیر سه طرفه (پکیج دو مبدل): شیر سه طرفه به درستی عمل نکرده و آب گرم را به جای مسیر مصرفی، به سمت رادیاتورها هدایت میکند. ← تعمیر یا تعویض موتور شیر سه طرفه.
- مشکل در فلومتر/فلوسوئیچ: این قطعات جریان آب را حس نکرده و فرمان روشن شدن مشعل را صادر نمیکنند. ← تست فلومتر/فلوسوئیچ و تعویض.
- تنظیم نبودن شعله پکیج: اگر شعله کوتاه تنظیم شده باشد، توان کافی برای گرم کردن آب مصرفی وجود ندارد. ← تنظیم ماژوله شیر گاز و افزایش شعله بلند.
۳. خاموش شدن ناگهانی پکیج (ریست شدن مکرر):
مشکلات رایج: علت خاموش شدن پکیج، ارور پکیج
- عملکرد ترموستات حد (Overheat): دمای آب به سرعت از حد مجاز (معمولاً ۱۰۵ درجه سانتیگراد) عبور کرده و سنسور حد، دستگاه را خاموش میکند. دلیل آن میتواند گردش ضعیف آب (خرابی پمپ، گرفتگی مدار) یا رسوب گرفتگی شدید مبدل اصلی باشد. ← بررسی پمپ و رسوبزدایی مبدل.
- اشکال در فن و پرشر سوئیچ هوا: عدم خروج کامل دود یا اختلال در کارکرد فن، باعث قطع شدن گاز و خاموش شدن میشود. (نمایش کد خطا E02) ← بررسی و تمیز کردن فن، تست پرشر سوئیچ هوا و شلنگهای رابط.
- عدم تشخیص شعله (یونیزاسیون): الکترود یون یا میله حسگر شعله، شعله را تشخیص نداده و برد به تصور خاموش بودن شعله، گاز را قطع میکند. (نمایش کد خطا E01) ← تنظیم فاصله الکترود یون و تمیز کردن آن با سمباده نرم.
- نوسانات برق: استفاده نکردن از محافظ برق یا نوسان شدید برق ورودی میتواند باعث خطاهای لحظهای و ریست شدن شود. ← بررسی برق ورودی و محافظ برق.
راهنمای کامل سرویس و نگهداری دورهای
سرویس دورهای پکیج، حداقل سالی یکبار (ترجیحاً در ابتدای فصل سرما) عمر مفید دستگاه شما را تا سالها افزایش میدهد و از بروز مشکلات پرهزینه جلوگیری میکند.
سرویسهای فصلی پکیج دیواری:
- تبدیل وضعیت زمستانه به تابستانه: شیرهای رفت و برگشت رادیاتورها را ببندید. دکمه یا ولوم وضعیت را روی حالت “تابستانه” یا “آب گرم مصرفی” قرار دهید. در این حالت، مشعل فقط با درخواست آب گرم روشن میشود.
- تبدیل وضعیت تابستانه به زمستانه: ابتدا از باز بودن کامل شیرهای رفت و برگشت رادیاتورها اطمینان حاصل کنید. سپس ولوم یا دکمه را در حالت “زمستانه” قرار دهید.
هواگیری رادیاتورها و پکیج (عملیات ضروری):
- خاموش کردن پکیج: دستگاه را خاموش کرده و شیر پرکن را ببندید.
- شروع از دورترین رادیاتور: از دورترین رادیاتور نسبت به پکیج شروع کنید.
- باز کردن شیر هواگیری: با استفاده از آچار مخصوص، شیر هواگیری را به آرامی باز کنید.
- تخلیه هوا و آب: منتظر بمانید تا هوا کاملاً تخلیه شده و جریان یکنواخت آب خارج شود. سپس شیر را ببندید.
- تنظیم مجدد فشار: پس از هواگیری تمام رادیاتورها، گیج فشار پکیج را چک کنید. در صورت افت، مجدداً شیر پرکن را باز کرده تا فشار به ۱.۵ بار برسد.
رسوبزدایی حرفهای پکیج:
این کار با هدف تمیز کردن مبدلهای حرارتی از رسوبات کلسیمی (آهک) انجام میشود:
- آمادهسازی: دستگاه را خاموش و گاز و آب آن را قطع کنید. آب مدار گرمایش را تخلیه کنید.
- جداسازی مبدل: مبدل مورد نظر (معمولاً ثانویه) را از دستگاه جدا کنید.
- اسیدشویی: با استفاده از پمپ اسیدشویی و محلول اسید دیسکلر (با احتیاط کامل)، اسید را در مدار مبدل به گردش درآورید تا رسوبات حل شوند. (هنگام استفاده از اسید، حتماً از دستکش و ماسک ایمنی استفاده کنید.)
- شستشو و نصب: پس از اتمام فرآیند، مبدل را با آب کاملاً شستشو داده و در جای خود نصب کنید.

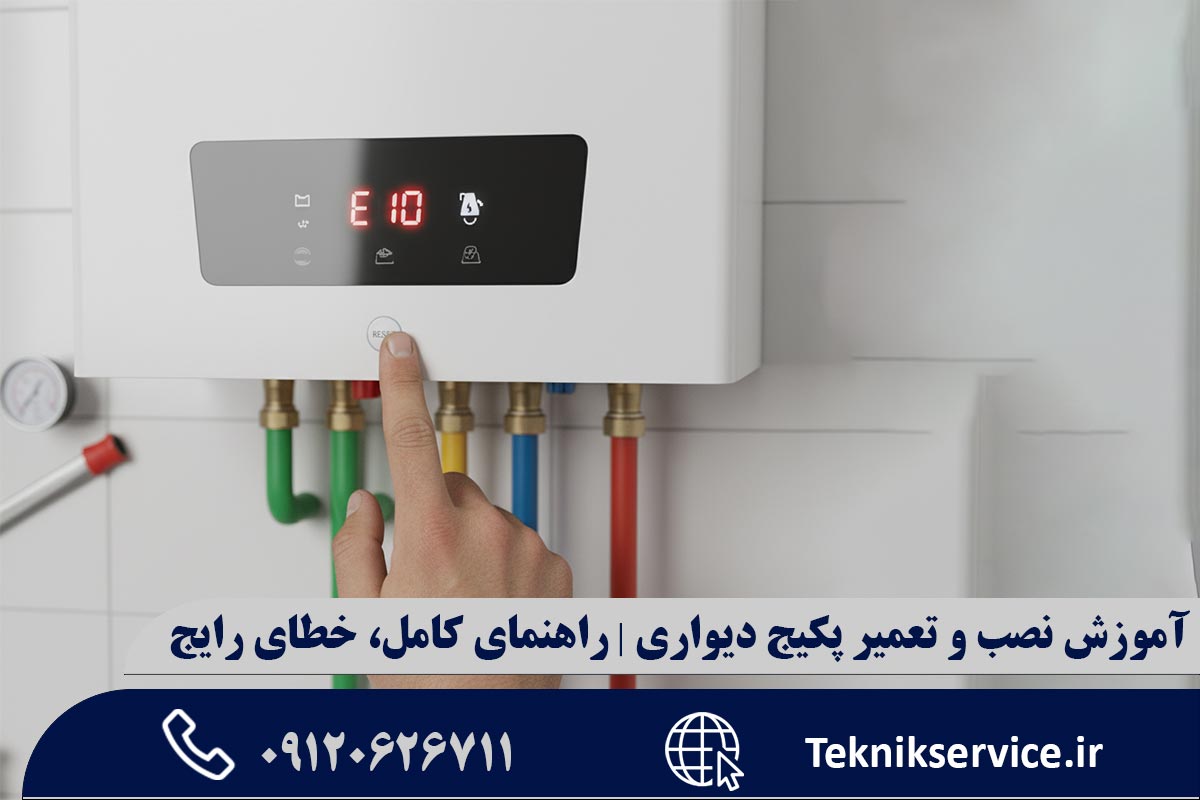

عیبیابی بر اساس کدهای خطا (ارورها)
آگاهی از کدهای خطا، سریعترین راه برای تشخیص و رفع خطاهای پکیج است. هر برند پکیج، از کد مخصوصی برای اعلام مشکل استفاده میکند. در اینجا، رایجترین کدهای خطا در برندهای پرطرفدار را بررسی میکنیم:
جدول مرجع کدهای خطا (رایجترین مثالها):
نحوه ریست کردن پکیج: در بیشتر پکیجها، یک دکمه با عنوان “Reset” وجود دارد. پس از رفع مشکل (مثلاً باز کردن شیر گاز یا افزایش فشار)، دکمه ریست را برای چند ثانیه نگه دارید تا دستگاه مجدداً راهاندازی شود و کد خطا پاک شود.
نتیجهگیری نهایی و فراخوان عمل
پکیج دیواری دستگاهی است که با وجود پیچیدگیهای ظاهری، با یادگیری اصول نصب، قطعهشناسی و یک الگوریتم منطقی عیبیابی، میتوان بیش از ۸۰٪ از مشکلات آن را بدون نیاز به تکنسین رفع کرد. در این راهنمای جامع، ما تلاش کردیم تا از نحوه انتخاب محل نصب استاندارد و لولهکشی صحیح تا عمیقترین نکات مربوط به عیبیابی حرارتی و الکترونیکی را پوشش دهیم.
تسلط بر این دانش فنی، نه تنها شما را از لحاظ مالی بینیاز میکند، بلکه ایمنی و آسایش گرمایشی منزل شما را تضمین خواهد کرد.
آیا در رفع خطای خاصی به مشکل برخوردید؟ تجربیات و سؤالات فنی خود را در بخش نظرات با ما به اشتراک بگذارید تا متخصصان ما شما را راهنمایی کنند. اگر مشکل شما فراتر از عیبیابیهای اولیه است و نیاز به تعویض قطعه یا اسیدشویی تخصصی دارید، حتماً از خدمات تعمیرکار مجاز و متخصص استفاده نمایید.
سوالات متداول نصب و تعمیر پکیج دیواری
۱. پکیج دیواری در حالت زمستانه، آب گرم مصرفی را تأمین میکند اما رادیاتورها گرم نمیشوند. مشکل چیست؟
این مشکل معمولاً مربوط به مدار گرمایش است. دلایل اصلی عبارتند از: ۱. خرابی پمپ سیرکولاسیون (پمپ آب را به گردش درنمیآورد)، ۲. خرابی شیر سه طرفه (در پکیج دو مبدل، شیر در حالت آب گرم مصرفی گیر کرده است)، ۳. بسته بودن شیرهای رفت و برگشت رادیاتورها یا ۴. هوا گرفتگی شدید سیستم.
۲. چرا فشار پکیج من مدام پایین میآید؟
رایجترین علتها نشتیهای کوچک و نامرئی در اتصالات یا رادیاتورها و یا خرابی و تخلیه باد منبع انبساط است. اگر نشتی وجود ندارد، باید فشار باد منبع انبساط با گیج مخصوص اندازهگیری و در صورت لزوم، شارژ شود (معمولاً ۰.۸ تا ۱ بار).
۳. سرویس دورهای پکیج هر چند وقت یکبار باید انجام شود؟
توصیه میشود حداقل سالی یکبار، ترجیحاً در اوایل پاییز و قبل از شروع فصل سرما، یک سرویس کامل شامل رسوبزدایی (در صورت نیاز)، هواگیری کامل و بررسی عملکرد قطعات ایمنی (فن، پرشر سوئیچ و ترموستات حد) توسط تکنسین ماهر انجام گیرد.
۴. برای افزایش عمر پکیج دیواری چه کاری باید انجام دهم؟
۱. نصب فیلتر رسوب گیر در ورودی آب سرد (حتی مدلهای مغناطیسی)، ۲. استفاده از محافظ برق استاندارد، ۳. تنظیم فشار روی ۱.۵ بار و جلوگیری از نوسانات مکرر، ۴. سرویس دورهای منظم و ۵. هواگیری رادیاتورها هر زمان که قسمت بالای آنها سرد باشد.
