اگر پکیج دیواری را به یک قلب تشبیه کنیم، مبدل حرارتی شریان حیاتی آن است. این قطعه مهندسی شده، وظیفه حیاتی انتقال گرما از شعله مشعل به آب سیستم گرمایش و آب گرم مصرفی را بر عهده دارد. درک انواع مبدل پکیج دیواری و تفاوتهای بنیادین آنها (به ویژه تفاوت پکیج تک مبدل و دو مبدل) نه تنها به شما کمک میکند تا انتخاب درستی در هنگام خرید داشته باشید، بلکه در تشخیص و حل مشکلات رایج پکیج نیز متخصص شوید.برای اطلاعات بیشتر میتوانید با همکاران ما تماس بگیرید و یا درخواست پشتیبانی خود را ثبت کنید تا همکاران ما با شما تماس بگیرند.
در این مقاله جامع، تمام جزئیات مربوط به ساختار، عملکرد، مزایا و معایب مبدل حرارتی پکیج دیواری را تحلیل خواهیم کرد تا شما را به درکی عمیق و تخصصی برسانیم.
مبدل حرارتی در پکیج دیواری چیست و چه وظیفهای دارد؟
مبدل حرارتی (Heat Exchanger) محفظهای است که معمولاً از جنس مس یا استیل ضد زنگ ساخته شده و در بالای مشعل پکیج قرار میگیرد. وظیفه اصلی آن، انتقال حرارت از گازهای داغ حاصل از احتراق به آب در گردش درون سیستم، بدون اینکه این دو سیال (گاز احتراق و آب) با هم مخلوط شوند.
اهمیت مبدل در سیستم گرمایش و آب گرم مصرفی
مبدل در پکیج دیواری، دو وظیفه کلیدی را به انجام میرساند:
- گرمایش محیط (شوفاژ): گرم کردن آب مورد نیاز برای چرخش در رادیاتورها یا سیستم گرمایش از کف.
- آب گرم مصرفی (بهداشتی): گرم کردن سریع آب سرد ورودی از شبکه لولهکشی برای مصارف روزانه (دوش، آشپزخانه).
به طور خلاصه، مبدل پل ارتباطی بین انرژی حرارتی مشعل و آب گرم مورد نیاز خانه شماست.
اجزای تشکیلدهنده مبدل پکیج (لوله مسی، فین، جنس استیل)
ساختار مبدل برای به حداکثر رساندن راندمان انتقال حرارت طراحی شده است. اجزای اصلی شامل موارد زیر هستند:
- لولههای مارپیچ: معمولاً از مس با کیفیت بالا ساخته میشوند که ضریب انتقال حرارت بسیار خوبی دارد. آب از درون این لولهها عبور میکند.
- فینها (تیغهها): صفحات یا بالههای نازکی هستند که به طور عمود یا افقی به لولههای مسی متصل شدهاند. وظیفه اصلی فینها افزایش سطح تماس با شعله و گازهای داغ و در نتیجه، جذب حداکثری حرارت است. هرچه تعداد فینها بیشتر باشد، بازدهی انتقال حرارت بالاتر است.
- هدرها و کلکتورها: ورودیها و خروجیهای مبدل که آب گرمایشی و مصرفی را به مبدل هدایت یا از آن خارج میکنند.
- جنس ساختار: در مبدلهای اصلی، از مس استفاده میشود؛ اما در مبدلهای ثانویه (صفحهای)، صفحات عمدتاً از استیل ضد زنگ (Stainless Steel 316) ساخته میشوند که مقاومت بالایی در برابر خوردگی و رسوبگیری ناشی از آب شهری دارند.
دستهبندی پکیجها بر اساس تعداد مبدل (تک مبدل در برابر دو مبدل)
پکیجهای دیواری بر اساس نحوه تأمین گرمایش محیط و آب گرم مصرفی به دو دسته اصلی تقسیم میشوند: تک مبدل (بیترمیک) و دو مبدل (مونومتریک).
پکیجهای تک مبدل (بیترمیک): ساختار و نحوه عملکرد
در پکیجهای تک مبدل (Bithermic)، از یک مبدل واحد و اصلی برای گرم کردن هر دو مدار (گرمایش رادیاتور و آب گرم مصرفی) استفاده میشود.
- ساختار: این مبدل، ساختاری دوبل دارد؛ به این معنی که دو مسیر آب (یکی برای شوفاژ و دیگری برای آب گرم مصرفی) درون یک محفظه مشترک و در تماس مستقیم با شعله مشعل قرار دارند.
- عملکرد در حالت تابستانه: با باز کردن شیر آب گرم، آب شهری مستقیماً از داخل مسیر مربوطه در مبدل عبور کرده و توسط شعله گرم میشود.
- عملکرد در حالت زمستانه: آب گرمایشی (شوفاژ) در مدار اصلی گردش کرده و گرم میشود. در صورت نیاز به آب گرم مصرفی، مسیر آب گرمایش مسدود شده و آب شهری وارد مبدل میشود.
پکیجهای دو مبدل (مونومتریک): ساختار و نحوه عملکرد
پکیجهای دو مبدل (Monothermic) دارای دو مبدل مجزا برای تفکیک فرآیند گرمایش هستند که این ویژگی، مزیتهای مهمی را به همراه دارد.
- مبدل اولیه (اصلی): تنها وظیفه گرم کردن آب مدار گرمایش (شوفاژ) را بر عهده دارد. آب گرمایشی در تماس مستقیم با شعله گرم میشود.
- مبدل ثانویه (صفحهای): وظیفه تأمین آب گرم مصرفی را دارد. آب شهری ورودی، مستقیماً با شعله تماس پیدا نمیکند، بلکه حرارت خود را از طریق تبادل با آب داغ مدار گرمایش (که در مبدل اولیه گرم شده است) دریافت میکند. این فرآیند توسط شیر سه راهی (Diverter Valve) کنترل میشود.
نگاهی کوتاه به پکیجهای سه مبدله (چگالشی)
پکیجهای چگالشی (Condensing) که گاهی به عنوان پکیجهای “سه مبدله” نیز شناخته میشوند، نوع پیشرفتهای هستند. این پکیجها علاوه بر مبدلهای اصلی و ثانویه، از یک مبدل اضافی (اغلب از جنس استیل مقاوم در برابر خوردگی) برای استفاده مجدد از حرارت نهان گازهای خروجی (دود) استفاده میکنند. این کار باعث پیشگرمایش آب ورودی شده و راندمان حرارتی دستگاه را به بالاتر از ۱۰۰٪ (راندمان حقیقی) میرساند و مصرف گاز را به شکل چشمگیری کاهش میدهد.
تحلیل جامع مبدلهای حرارتی داخلی پکیج
برای درک کامل تفاوت پکیجهای تک مبدل و دو مبدل، باید عملکرد و نقش دقیق دو نوع مبدل داخلی را بشناسیم.
مبدل اولیه (اصلی): وظیفه تامین گرمایش رادیاتور
مبدل اولیه در هر دو نوع پکیج (تک مبدل و دو مبدل) نقش محوری در تأمین گرمایش رادیاتورها ایفا میکند.
- محل قرارگیری: مستقیماً در بالای مشعل و درون محفظه احتراق قرار دارد.
- جنس: معمولاً از مس (به دلیل هدایت حرارتی بالا).
- عملکرد: آب در مدار بسته گرمایش از طریق لولههای این مبدل عبور کرده و با تماس مستقیم با شعله و گازهای داغ، گرمای زیادی را جذب میکند. این آب داغ سپس توسط پمپ به سمت رادیاتورها هدایت میشود.
مبدل ثانویه (صفحهای): سازوکار تامین آب گرم مصرفی
مبدل ثانویه (Plate Heat Exchanger) تنها در پکیجهای دو مبدل وجود دارد و کلید اصلی تفاوت عملکردی با نوع تک مبدل است.
- ساختار: از چندین صفحه نازک استیل ضد زنگ تشکیل شده که به صورت موازی با فاصلههای کم روی هم قرار گرفتهاند.
- ورودی/خروجیها: دارای چهار اتصال است: ۱. ورودی آب گرمایش، ۲. خروجی آب گرمایش، ۳. ورودی آب سرد شهری، ۴. خروجی آب گرم مصرفی.
نحوه کار مبدل ثانویه: تبادل حرارت آب به آب
وقتی شیر آب گرم باز میشود:
- شیر سه راهی مسیر آب داغ مدار گرمایش (که در مبدل اولیه گرم شده) را از رادیاتورها به سمت مبدل ثانویه هدایت میکند.
- آب داغ گرمایش و آب سرد شهری به صورت یک در میان و در خلاف جهت یکدیگر از صفحات مبدل ثانویه عبور میکنند.
- حرارت از آب داغ گرمایش (سیال اول) از طریق صفحات نازک استیل، به آب سرد شهری (سیال دوم) منتقل میشود. این فرآیند انتقال حرارت غیرمستقیم است.
- آب شهری گرم شده و به عنوان آب گرم بهداشتی از پکیج خارج شده و آب گرمایش نیز سرد شده و به مبدل اولیه باز میگردد تا دوباره گرم شود.
در این روش، آب گرم مصرفی (آب شهری) هیچ تماس مستقیمی با شعله ندارد.
مبدل حرارتی پکیج دیواری: راهنمای جامع تفاوت پکیج تک مبدل و دو مبدل + مزایا و معایب
مبدل حرارتی، قلب تپنده پکیج دیواری است و نوع آن، تعیین کننده کیفیت تأمین گرمایش و آب گرم مصرفی خواهد بود. به طور کلی، پکیجها به دو دسته تک مبدل (بیترمیک) و دو مبدل (مونومتریک) تقسیم میشوند که تفاوت اصلی آنها در نحوه تبادل گرما با آب شهری است. در مدل تک مبدل، آب آشامیدنی مستقیماً در تماس با شعله قرار گرفته و گرم میشود که این امر، علیرغم سرعت گرمایش بالا، به دلیل وجود املاح در آب، ریسک رسوبگیری شدید و نوسان دمای آب را افزایش میدهد.
در مقابل، مدل دو مبدل با استفاده از یک مبدل ثانویه (صفحهای)، آب گرم مصرفی را به صورت غیرمستقیم و از طریق آب مدار گرمایش تأمین میکند. این روش، پایداری دمای آب را تضمین کرده و به دلیل عدم تماس مستقیم آب شهری با حرارت شدید مشعل، عمر مفید قطعات در مناطق با سختی آب بالا را به شکل قابل توجهی افزایش میدهد.
مقایسه دقیق پکیج تک مبدل و دو مبدل: کدام برای شما مناسبتر است؟
انتخاب بین پکیج تک مبدل و دو مبدل، یک تصمیم مهندسی است که باید بر اساس شرایط محیطی و انتظارات مصرفی شما گرفته شود. تفاوتهای کلیدی آنها در جدول زیر خلاصه شده و به تفصیل شرح داده میشود.
مزایا و معایب پکیج تک مبدل
مزایا و معایب پکیج دو مبدل
جدول مقایسه کلیدی (نوسان آب، رسوبگیری، استهلاک پمپ)
برای مناطقی که سختی آب بالایی دارند و یا مصرفکننده به ثبات دمای آب گرم حساس است (مانند خانههای دارای حمامهای لوکس یا وان)، پکیج دو مبدل بهترین انتخاب است. پکیجهای تک مبدل بیشتر برای مناطقی با آب تصفیهشده یا سختی آب بسیار کم توصیه میشوند.
مشکلات رایج مبدلهای حرارتی و راهکارهای تخصصی
مبدلهای حرارتی، با وجود طراحی هوشمندانه، قطعات مکانیکی هستند که در معرض عوامل مخربی چون رسوب و خوردگی قرار دارند. خرابی آنها عملکرد کل پکیج را مختل میکند.

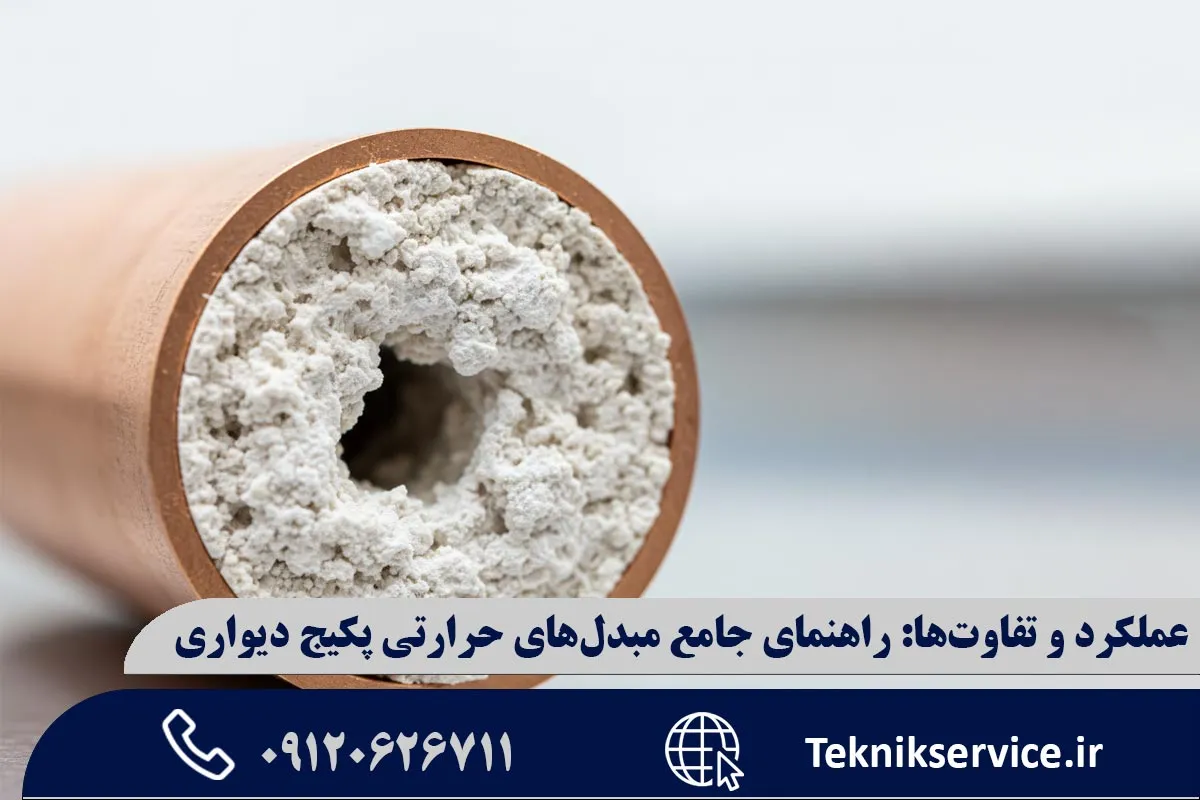

چرا مبدل پکیج رسوب میگیرد؟ (علت رسوبگیری)
مهمترین عامل خرابی مبدلها، بهویژه در مبدل اولیه تک مبدلها و مبدل ثانویه دو مبدلها، رسوبگیری (Scaling) است.
- بالا رفتن دما: آب شهری حاوی املاح کلسیم و منیزیم (سختی آب) است. زمانی که آب با دمای بالا (بالای ۶۰ درجه سانتیگراد) گرم میشود، این املاح محلول، به صورت کریستالهای سفید رنگ (کربنات کلسیم) تهنشین شده و به جداره داخلی لولهها میچسبند.
- جریان کم آب (دبی پایین): هرچه سرعت جریان آب در مبدل کمتر باشد، زمان بیشتری برای گرم شدن و ته نشین شدن رسوب وجود دارد.
تاثیر رسوب: رسوب به عنوان یک عایق حرارتی عمل میکند. این لایههای آهکی باعث میشوند که حرارت شعله به جای انتقال به آب، به جداره مبدل آسیب برساند و در نتیجه، دمای آب خروجی به شدت کاهش یابد، در حالی که شعله همچنان روشن است (پکیج جوش میآورد).
علائم خرابی و گرفتگی مبدل (کاهش فشار، سردی ناگهانی آب)
شناخت این علائم به شما کمک میکند تا پیش از آسیب جدی به پکیج، اقدام به تعمیر کنید:
- نوسان دمای آب گرم مصرفی: آب در هنگام دوش گرفتن به صورت ناگهانی سرد و گرم میشود.
- گرم شدن دیرهنگام آب مصرفی: پکیج روشن است اما آب خروجی دیرتر از حد معمول گرم میشود.
- بالا رفتن دمای شوفاژ و سرد بودن آب گرم: در پکیجهای دو مبدل، این نشانه حتمی گرفتگی مبدل ثانویه یا خرابی شیر سه راهی است.
- صدای غیرعادی و جوشیدن آب: در صورت رسوبگیری شدید، آب داخل مبدل به نقطه جوش رسیده و صدای تق تق یا سوت تولید میکند.
- افت فشار آب گرم مصرفی: لولههای مبدل ثانویه باریک شدهاند و دبی آب کاهش مییابد.
روشهای اصولی رسوبزدایی و شستشوی مبدل پکیج
رسوبزدایی مبدل یک اقدام کاملاً فنی است که باید توسط تعمیرکار متخصص انجام شود، اما درک مراحل آن ضروری است:
۱. رسوبزدایی فیزیکی (برای رسوبات سبک):
این روش شامل باز کردن و شستشوی مبدل با آب پرفشار است، که معمولاً برای رسوبات سطحی و تازه کارایی دارد.
۲. رسوبزدایی شیمیایی (شستشوی با اسید دیسکلر):
این روش رایجترین و مؤثرترین راهکار است:
- جداسازی مبدل: ابتدا پکیج از برق و گاز جدا شده و آب سیستم تخلیه میشود. مبدل معیوب از جای خود باز میشود.
- استفاده از پمپ و اسید: از یک پمپ دیسکلر مخصوص برای سیرکولاسیون محلول اسید دیسکلر رقیقشده در مدار مبدل استفاده میشود.
- خنثیسازی: اسید با رسوبات (کربنات کلسیم) واکنش نشان داده و آنها را حل میکند. فرآیند پمپاژ تا زمانی ادامه مییابد که دیگر حبابزایی دیده نشود.
- شستشوی نهایی: پس از اتمام کار اسید، مبدل با آب تمیز شستشو داده شده و خشک میشود تا مواد اسیدی خنثی و کاملاً خارج شوند.
⚠️ نکته ایمنی سئو شده: استفاده از اسید غلیظ و بدون تجربه، باعث سوراخ شدن لولههای مبدل و از بین رفتن آن میشود. این کار حتماً باید توسط تعمیرکار متخصص پکیج انجام گیرد.

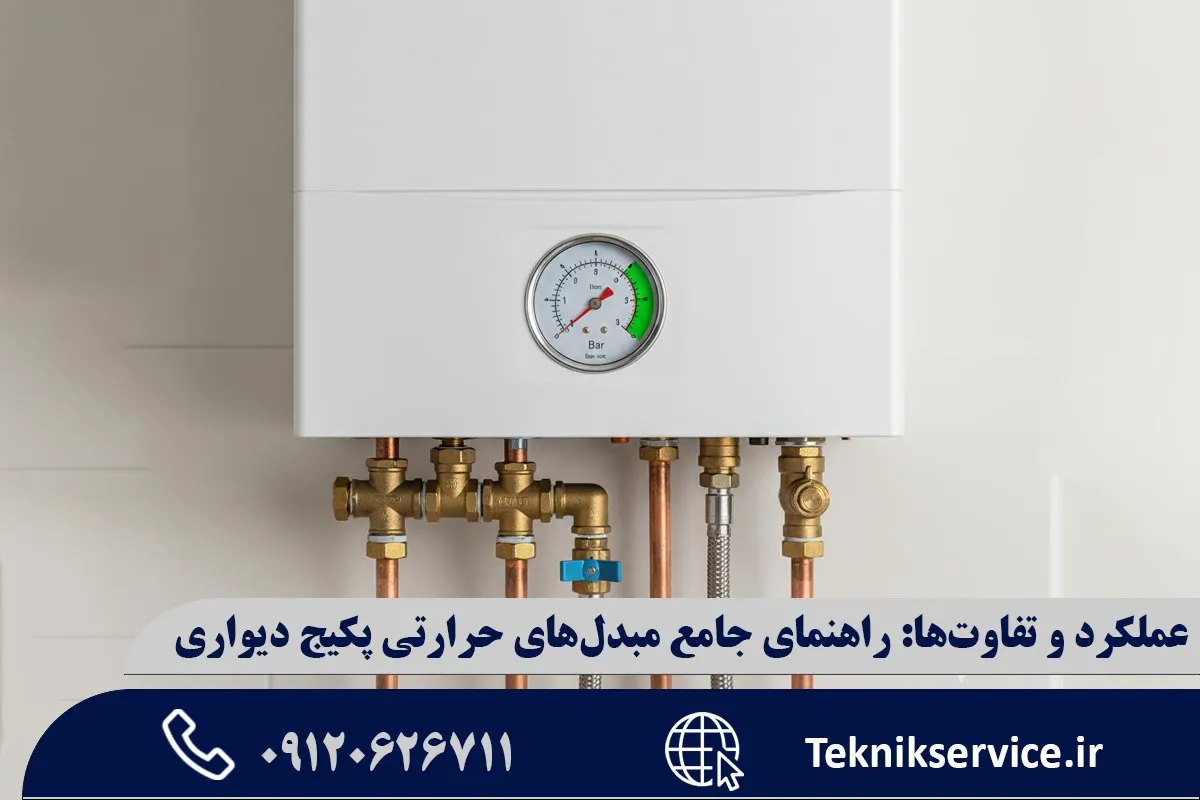

انتخاب نهایی مبدل پکیج
مبدل حرارتی ستون اصلی عملکرد یک پکیج دیواری است و نوع آن (تک مبدل یا دو مبدل) تأثیر مستقیمی بر تجربه کاربری، راندمان و طول عمر دستگاه شما دارد.
- اگر در منطقهای با سختی آب بالا زندگی میکنید، پکیج دو مبدل (مونومتریک) به دلیل رسوبگیری کمتر و ثبات دمای آب، انتخاب هوشمندانهای است.
- اگر به دنبال قیمت ارزانتر و ساختار سادهتر هستید و سختی آب منطقه شما پایین است، پکیج تک مبدل (بیترمیک) میتواند مناسب باشد.
فارغ از نوع پکیج، انجام سرویسهای دورهای و استفاده از فیلترهای رسوبگیر در ورودی آب سرد، بهترین راهکار برای افزایش عمر مفید مبدل حرارتی و کاهش هزینههای تعمیرات است. با این آگاهی کامل، میتوانید با اطمینان خاطر بیشتری برای خرید یا نگهداری از پکیج خود اقدام کنید.
سوالات متداول مبدلهای حرارتی پکیج دیواری
1- از کجا بفهمیم پکیج ما تک مبدل است یا دو مبدل؟
سادهترین راه، بررسی مدل پکیج و جستجوی مشخصات آن در دفترچه راهنما یا وبسایت سازنده است. همچنین میتوانید با مشاهده تعداد لولههای ورودی و خروجی مبدل اصلی یا وجود قطعهای به نام مبدل صفحهای (ثانویه) در کنار مبدل اصلی، نوع آن را تشخیص دهید. معمولاً پکیجهای دو مبدل دارای یک مبدل کوچکتر، مربعی شکل و صفحهای هستند که در قسمتهای پایینی پکیج و نزدیک بلوکها نصب شده است.
2- آیا میتوان پکیج تک مبدل را به دو مبدل تبدیل کرد؟
خیر. این کار از نظر فنی، ساختاری و اقتصادی مقرون به صرفه نیست و استاندارد دستگاه را به هم میزند. سیستم لولهکشی داخلی، وجود شیر سه راهی و برد کنترلی باید برای دو مبدل بودن طراحی شده باشند. در صورت نیاز به پکیج دو مبدل، بهتر است دستگاه قدیمی را با یک مدل دو مبدل جدید جایگزین کنید.
3- آیا آب گرم مصرفی در پکیج دو مبدل کاملاً بهداشتی است؟
بله. در مبدل ثانویه، آب گرمایش و آب گرم مصرفی توسط صفحات استیل کاملاً مجزا از یکدیگر تفکیک شدهاند. تبادل حرارت از طریق دیوارههای فلزی صورت میگیرد و هیچگونه تماسی بین دو مدار آب وجود ندارد. بنابراین آب گرم خروجی کاملاً بهداشتی است.
4- بهترین جنس مبدل برای پکیج دیواری چیست؟
برای مبدل اصلی، مس به دلیل ضریب انتقال حرارت فوقالعاده بالا، بهترین جنس است و بیشترین استفاده را دارد. برای مبدل ثانویه (صفحهای)، فولاد ضد زنگ (استیل) به دلیل مقاومت بالا در برابر خوردگی و رسوب ناشی از املاح آب شهری، بهترین گزینه محسوب میشود.
